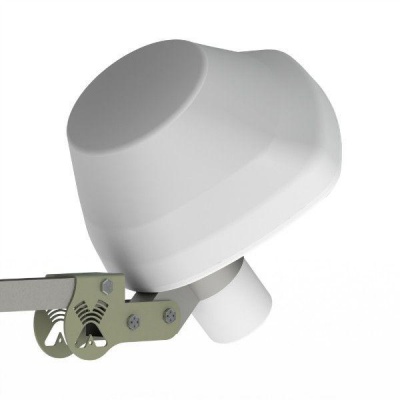

Антэкс UMO-3 MIMO 2x2 облучатель для офсетной антенны, 3G/4G/LTE/MIMO

Артикул: 5156

1 910 руб./шт

Есть в наличии (16)

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Описание

Облучатель офсетной параболической антенны UMO-3 MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.

Достоинства облучателя UMO-3 MIMO 2x2:

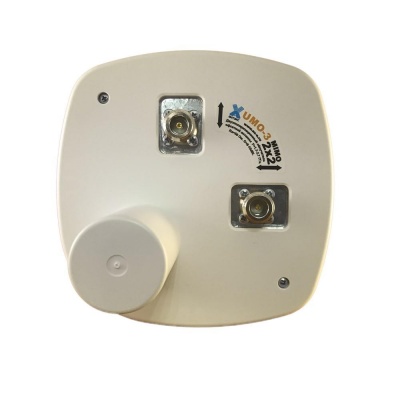

Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший, чем антенны других конструкций.
Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны LTE1800/3G

при 0,55м	19/20 dBi	(14 гр.)
при 0,6м	20/21dBi	(13 гр.)
при 0,9м	23/24 dBi	(9 гр.)
при 1,3м	26/27 dBi	(6 гр.)
при 1,5м	28/29 dBi	(5 гр.)

Поляризация

Вертикальная + горизонтальная / X-pol

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

110

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

105

Входное сопротивление, Ом

Развязка между входами в рабочем диапазоне, dB

Более 28

КСВ в рабочем диапазоне частот, не более

1,8

Допустимая мощность, Вт

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Разъем

2 х N-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	1700-2700
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	105
Ширина ДН в Е-плоскости, град	110
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.8
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
